中心传动单管式吸泥机

中心传动单管式吸泥机主要用于城市污水处理厂和工业废水处理中直径较大的圆形沉淀池特别是二沉池中,排除沉降在池底的污泥和撇除池面的浮渣。...

在线咨询

中心传动单管式吸泥机

一、结构

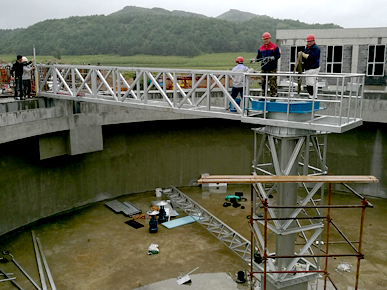

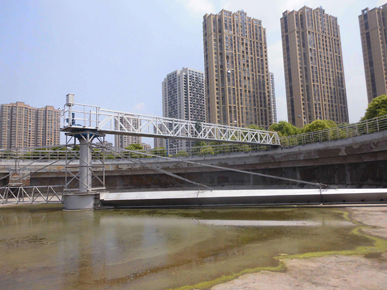

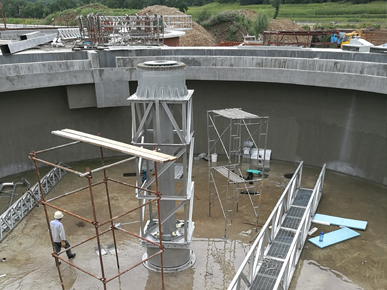

中心传动单管式吸泥机备采用中心传动、悬挂式,污水从工作桥下进水管流入导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动中心立轴旋转,并带动刮臂及刮泥板转动,将污泥从池周刮向中心集泥槽后,靠池内静水压由排泥管排出池外,水面的浮渣通过撇渣装置撇向池边,再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。


二、产品主要特点

1、工作桥可采用碳钢、不锈钢或混凝土结构;

2、驱动装置采用立式三级摆线针轮减速机机或由斜齿轮减速机与蜗轮减速机组合,保证输出扭矩及转速;

3、刮板采用直线型刮板;

4、刮泥机立轴下端设有水下轴承和刮刀,避免立轴转动时的偏摆及集泥槽内污泥积实;

5、设置机械和电气双重过载保护,运转安全可靠;

6、设备操作简便,可直接就地/远程控制设备的运行。

三、适用范围

用于城市污水处理厂和工业废水处理中直径较大的圆形沉淀池特别是二沉池中,排除沉降在池底的污泥和撇除池面的浮渣。该系列吸泥机既适用于周边进水周边出水的二沉池,也适用于中心进水周边出水的二沉池。

四、工作原理

中心传动单管式吸泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽,随着流速的降低,水体中的悬浮物被分离而沉降于池底,上清液通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动,由刮板将污泥刮集到中心集泥槽,依靠静水压力或泵排出池外。采用中间进水和排泥,周边排水,保证水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置。

 五、性能

1、池底刮泥,驱动装置采用减速驱动机构传动,结构紧凑,机械效率高;

2、斜交型刮泥板,连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生。

3、池底坡比1:10,刮泥时污泥阻力可忽略不计。

4、主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。主梁也可以直接使用混凝土浇筑,投资更节省。

5、操作简单,可实现远程控制。
