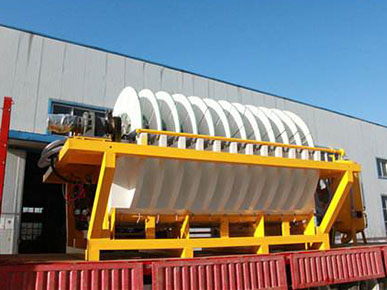

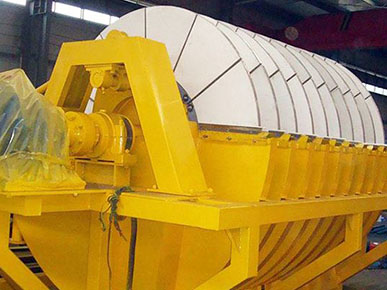

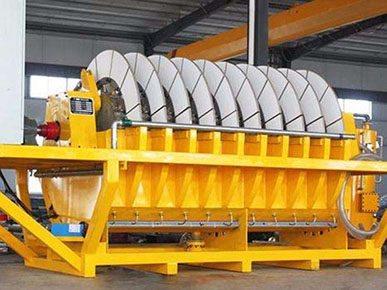

陶瓷真空过滤机主要由转子、刮刀组件、料浆槽、分配器、陶瓷过滤板、水路系统、清洗设备和自动化系统等组成。陶瓷真空过滤机外形与盘式真空过滤机相类似。

陶瓷真空过滤机配套了计算机监控系统，该系统采用PC总线模块化工业控制机并配以各种变送器、变频器、多路气动阀门、液位器等仪器。开机时，料浆阀门由料位仪监控，控制料浆料位高低，真空桶滤液由液位仪检测，当至高位液，工控机便迅速打开滤泵出口的旁路阀门，快速排水。水路系统、气路系统压力由各种压力变送器监测。主轴减速机转速，搅拌减速机转速均通过变频器调速，达到无极变速。

一、工作原理

吸浆区：工作时浸没在料浆的过滤板在毛细作用下结合真空压力，表面吸附成一层滤饼，滤液通过滤板进分配阀至排液罐。

淋洗区：滤饼转出料浆斗后，对滤饼进行喷淋洗涤。

干燥区：滤饼继续在高真空力的作用下脱水。

卸料区：进入无真空的情况下，刮刀自动卸料。

反冲洗：工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后，采用超声波配合低浓度酸混合清洗，保持陶瓷板的高效使用。

二、应用范围

目前已广泛应用于矿山有色金属、稀有金属、黑色金属，非金属等精矿及尾矿脱水，化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。
