转鼓式精密过滤器构成原理,今天给大家说明

过滤器的种类繁多,相信能了解全部种类的人,应该不多吧。今天我们就为大家介绍其中一种过滤器转鼓式精密过滤器。转鼓式精密过滤器相信大家应该听说过吧,如果没有也没关系,...

在线咨询

过滤器的种类繁多,相信能了解全部种类的人,应该不多吧。今天我们就为大家介绍其中一种过滤器转鼓式精密过滤器。转鼓式精密过滤器相信大家应该听说过吧,如果没有也没关系,今天小编就为大家介绍一下转鼓式精密过滤器结构原理究竟是什么?

下面小编就给大家介绍一下转鼓式精密过滤器构成原理相关内容是什么

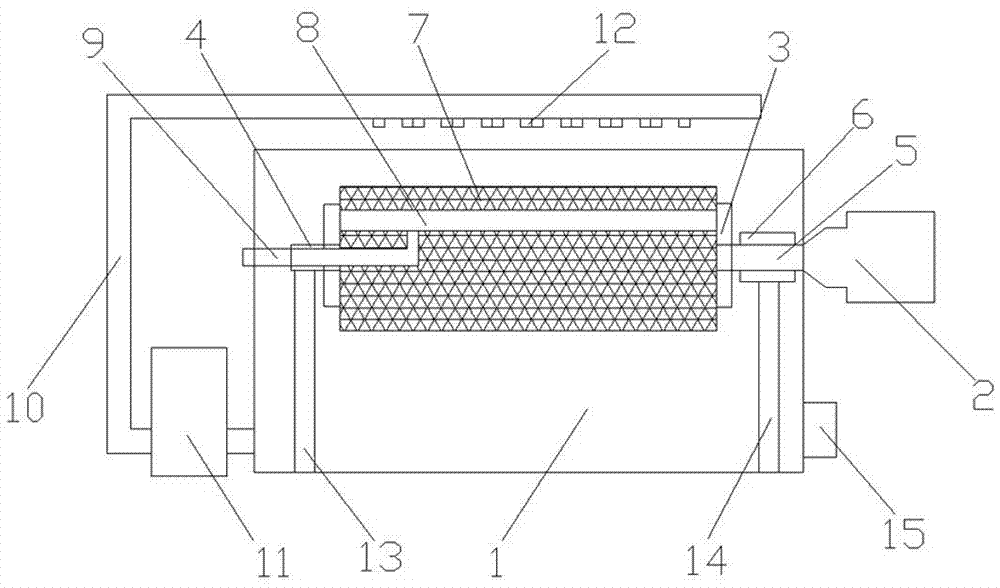

转鼓式精密过滤器构成原理:

转鼓式精密过滤器被处理的废水沿轴向管道进口进入机内,以径向辐射状经筛网流出,水中杂质即被截留于鼓筒上滤网内面。被过滤的大颗粒随着筛内的导流片推动下排出筛外。适用于工业废水及生活污水中固体悬浮颗粒、纤维、酒糟等污物的分离。该机滤网选用了不锈钢材质,增强了设备的分离能力和滤网的抗腐蚀能力,加上完整的自清理系统,了滤网不被污物堵塞。该机结构紧凑,占地面积小,能连续自动地排除污物,可去除悬浮物颗粒0.5-3mm。

转鼓式精密过滤器适用于把液体中存在的微小悬浮物质(纸浆纤维)限度地分离出来,实现固、液两相分离的目的。微滤与其它方法的区别在于过滤介质空隙特别小,借助筛网回转的离心力,在较低的水阻力下,具有较高流速性,截留住悬浮固体,功效为斜筛的10-12倍,纤维回收率可达90%以上,回收的纤维浓度可达3-5%以上。 本设备是针对现有转鼓式精密过滤器易堵塞、易破损、维修维护工作量大、二次投资多等问题专门研制的,是适用于造纸废水处理的实用技术之一。

可用于自来水厂的原水过滤(如除藻)、发电厂、化工厂、纺织印染厂、造纸厂等各种工业用水过滤及循环冷却水过滤和废水的净化、污水处理。用转鼓式精密过滤器回收液体中的有用悬浮物的一个典型例子,是造纸白液的纸浆(纤维)回收,其回收率可高达98%,白液经回收净化后,可循环使用。转鼓式精密过滤器适用于需进行固液分离的各种场合.如城市生活污水、造纸、纺织、印染、化工污水等的过滤。尤其适用于造纸白水的处理。

当转鼓式精密过滤器设备连续过滤,水进入气缸时,自动控制系统将启动驱动的驱动系统,并开始回流泵。鼓开始慢慢旋转,提取回流泵和过滤反冲洗过滤器。回流的刷新收集颗粒物收集水槽内的设备,设备是通过排水管排出。同时,过滤器运行正常。没有水通过设备时,设备将自动停止。回流水过滤水,水是1-6m3 / h,水压力为0.6 mpa。转鼓式精密过滤器的外壳采用304不锈钢,包括入口管等主要部分,旋转气缸、连杆齿轮、轴承和旋转密封。收集槽设置在中心柱的上端。所有的主要部分是304不锈钢做的。反洗系统包括回流泵,冲洗管道,喷嘴系统,灰尘收集坦克,和污水管道。


反冲洗水泵,知名品牌。回流系统的功能是使用提取过滤水和喷雾泵高压净伞列外洗滤净,以澄清悬浮物滤网表面上堆积。过滤孔径:10 ~ 100微米;材料:316 l不锈钢;国际=技术的固定技术、双防滑线技术;大面积过滤净成型,增加过滤面积,过滤速度,简化设备结构。转鼓式精密过滤器设备可以实现鼓变频控制过滤系统的操作。PLC控制工业以太网,监视和控制操作的设备根据工艺设计的要求。

控制柜的外壳材料是冷轧钢板,表面喷洒聚酯粉末,和保护等级IP65。控制箱是配备了一个开放的停止按钮,自动手动转换开关,紧急停止按钮,一个设备的开停故障显示,控制和保护电路是分开的,按钮和指示灯匹配。每个过滤器的传动装置包括驱动电动机、齿轮和辊轮的支持。驱动电动机电源380 v / 50 hz / 3相交的电流。减速器采用缝、北部或国内知名品牌。过滤器由气缸、不锈钢滤网、放电部分、传动装置及电气控制部分。过滤器是输送介质的管道不可缺少的设备。通常安装在入口端设备的压力安全阀,安全阀、恒水位阀门和其他设备的广场过滤器。

转鼓式精密过滤器有一定规格的滤筒及其杂质堵塞。当清洁是必要的,它很容易使用和维护,只要移动盒后删除并重新加载处理。过滤器工作时,过滤后的水会进入水入口,通过滤网过滤,并输入用户的管道的需要通过技术出口实施周期。粒子杂技在水中被困在滤净。这个常数循环,越来越多的粒子被困,过滤速度更慢,并导入,滤孔将变得越来越小,导致进口和出口之间的压力差,当大差异达到设置值,差压变送器电信号将传输到控制器,控制系统启动驱动电机通过传动轴总成旋转驱动污水流出口,同时开放,排放的污水流出口,当过滤器清洗完成后,压力下降到小值,系统返回到初始滤波器,系统的正常运行。

其实无论是哪一种过滤方式,其目的只有一个,就是将固液分离开来。而在固液分离的过程中要考虑两个问题,一个是我要分离到多小的颗粒物(过滤精度),另一个是分离出来的颗粒物如何收集处理(反冲洗)。对于滤网过滤的设备来说,无论是过滤袋,弧形筛,履带式过滤器,转鼓转鼓式精密过滤器还是碟片转鼓式精密过滤器,重要的定量参数是过滤面积。这个其实很好理解,就是在同样的空间范围内,如果水能接触到的过滤网的面积越大,那设备的过滤效率就越高(不考虑加压情况)。


几乎所有的转鼓式精密过滤器都会配备自动反冲洗功能。自动反冲洗可以大大节省人力,同时提高系统的可靠性。实现自动反冲洗一般有两种方式:定时法和液位法。通过时间继电器来设置转鼓式精密过滤器的启停时间,这种做法其实很不科学。因为在封闭连续循环水系统中,由于投喂的关系,水中的颗粒物含量会波动。而定时法并不能根据颗粒物的含量做出调整,很可能会溢流或是过度冲洗。但是定时法依旧没有被完全淘汰掉是因为很多液位法出现的种种失控问题,定时法反而看起来更可靠。

液位法通过判断转鼓内液位的高度来控制转鼓式精密过滤器的启停,有效的避免了过度冲洗或者溢流。但是如前文所说,液位电极会出现失控的情况。这些情况的产生有可能并不是液位电极本身的质量,而是转鼓式精密过滤器生产商并没有选择适合这种工况的探头。很多时候,水中浊度和盐度的变化会影响液位电极的判断,所以这就是为什么很多欧洲高质量转鼓式精密过滤器的控制箱里面会有一个调节电极灵敏度的旋钮。这样就可以根据工况的变化调整液位电极的判断信号,转鼓式精密过滤器正常运行。

是去除TSS的主要设备之一,拥有自动清洗筛面的功能,可满足系统连续运行要求,可处理5-150m3/h;滤网是的主要工作部件,其网目数(孔径)直接影响转鼓式精密过滤器的总悬浮颗粒物(TSS)去除效率、反冲洗频率、耗水耗电等。滤网的目数越大,孔径越小,截流的固体物越多,但是反冲洗频率也就越高。滤网目一般为120-300目,以200目为主,但也有采用500目精度的,去除率随目数增加而迅速提高,当滤网目数达到200目后,去除率不会再出现明显增加。根据去除效果与耗水、耗能三者的相互关系,转鼓式精密过滤器选用200目的滤网技术经济效果。

转鼓式精密过滤器的电耗由两部分组成,一是驱动转鼓转动,二是反冲洗水泵消耗的功率。转鼓转动的耗能在微滤机运行中基本上是稳定的,随着滤网目数的增大,反冲洗的频率也会提高,电耗也就会因反冲洗次数的增加而上升。耗水量也是评价微滤机性能的一个重要指标,其与反冲洗次数成正比。随着滤网目数的增大,反冲洗的频率也会提高,耗水量也随之上升。当滤网目数大于200目时,耗水量、耗电量迅速增加。

转鼓式精密过滤器的转速为1-3r/min,过快的转数可能使大颗粒破碎成微小颗粒,而降低滤除效果,能够调速的微滤机更佳。

转鼓式精密过滤器在运行过程中,养殖水体中粘性物质会逐步附着到滤网上,导致滤网孔径变小而影响过滤能力。因此,滤网的更换成本和便捷性是考核微滤机的综合性能的重要指标。
